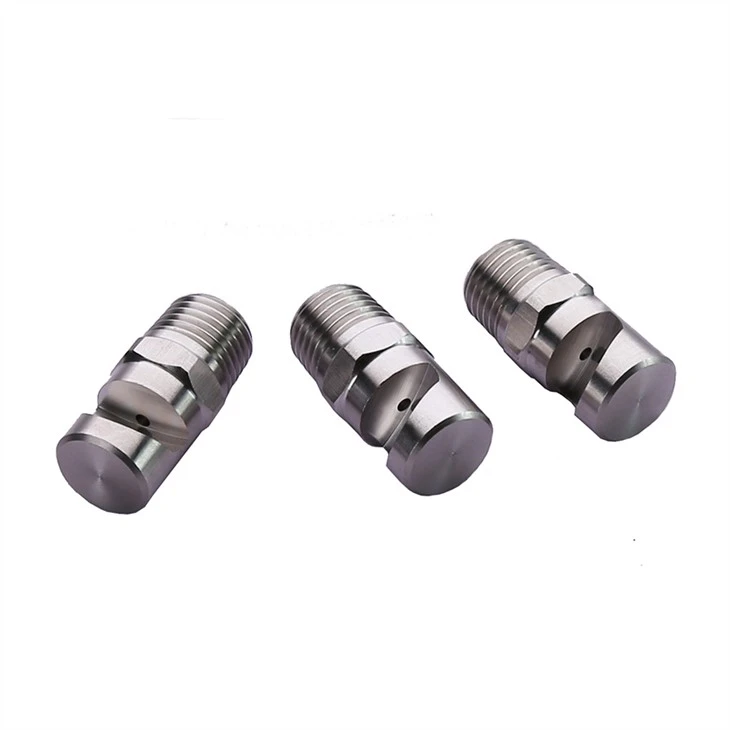

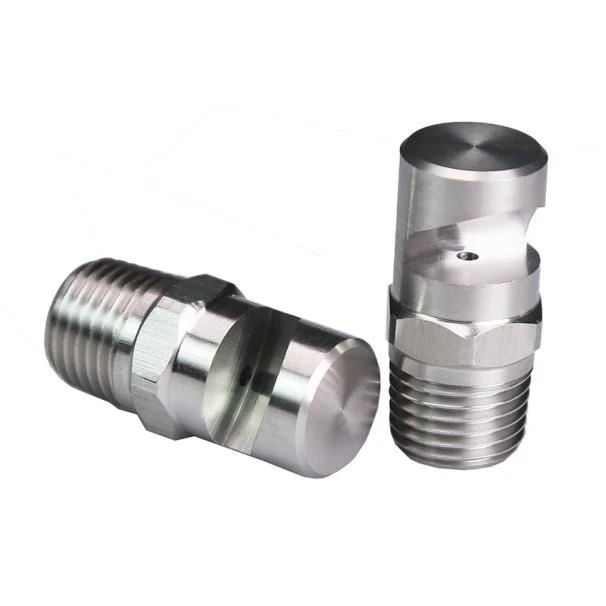

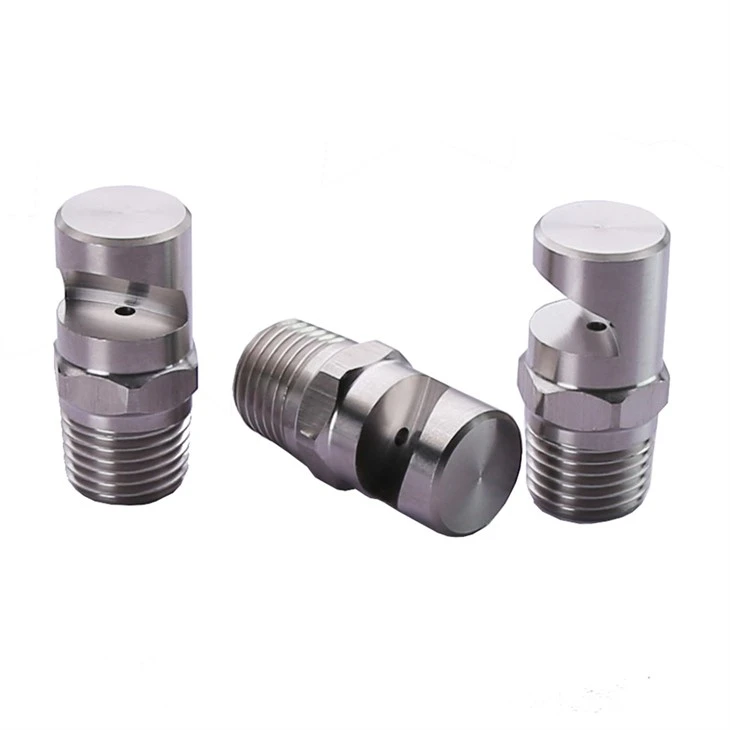

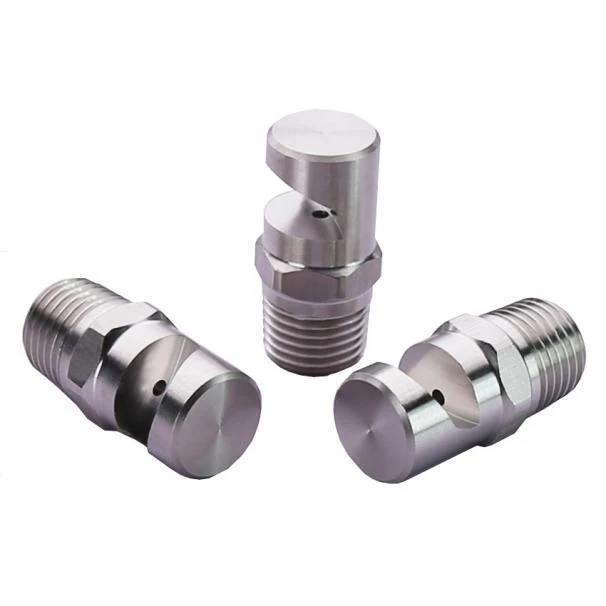

Flood Jet širokougaone mlaznice za prskanje sa ravnim ventilatorom

• Flood Jet Širokougaoni mlaz sa ravnim ventilatorom su široki ravni ventilator sa oštro ograničenim uzorkom mlaza.
• Posebno otporan na začepljenje.
• Oštro definisan sprej sa visokim udarom pri niskim pritiscima.
• Širok izbor brzina protoka sa raznim standardnim materijalima i priključcima.
• Flood Jet Širokougaone mlaznice za raspršivanje sa ravnim ventilatorom proizvode širokougaonu, iskrivljenu ravnu raspršivaču ventilatora
• Opseg veličine navoja od 1/8" do 2" sa BSPT ili NPT tipom navoja
• Stabilan ugao prskanja sa ravnomernom, paraboličnom distribucijom tečnosti.

Flood Jet Širokougaone mlaznice za raspršivanje sa ravnim ventilatorom proizvode širokougaonu, iskrivljenu ravnu raspršivaču ventilatora. Opseg veličine navoja od 1/8'' do 2'' sa BSPT ili NPT tipom navoja Stabilan ugao prskanja sa ravnomernom, paraboličnom distribucijom tečnosti.

Flood Jet Wide Angle Flat Fan Spray Nozzles

Flood Jet širokougaone mlaznice za prskanje sa ravnim ventilatorom

Parametar

Flow Code	Orifice Dia. (mm)	Brzina protoka (L/min)									Ugao prskanja
		1 (us gal)=3,785 L; 1 (UK gal)=4,546 L
		0,2 bara	0,3 bara	0,5 bara	0,7 bara	1 bar	1,5 bar	2 bara	3 bara	4 bara	0,5 bara	1,5 bar	4 bara
0.25	0.41					0.11	0.14	0.16	0.2	0.23		83°	117°
0.5	0.61					0.23	0.28	0.32	0.39	0.46		89°	122°
0.75	0.71				0.29	0.34	0.42	0.48	0.59	0.68		106°	125°
1	0.84				0.38	0.46	0.56	0.64	0.79	0.91		109°	128°
1.5	1			0.48	0.57	0.68	0.84	0.97	1.2	1.4	73°	108°	125°
2	1.2			0.64	0.76	0.91	1.1	1.3	1.6	1.8	83°	113°	129°
2.5	1.3		0.62	0.81	0.95	1.1	1.4	1.6	2	2.3	98°	122°	133°
3	1.4		0.75	0.97	1.1	1.4	1.7	1.9	2.4	2.7	86°	112°	126°
4	1.7		1	1.3	1.5	1.8	2.2	2.6	3.2	3.6	97°	123°	132°
5	1.9	1	1.2	1.6	1.9	2.3	2.8	3.2	3.9	4.6	114°	128°	142°
7.5	2.3	1.5	1.9	2.4	2.9	3.4	4.2	4.8	5.9	6.8	101°	119°	134°
10	2.6	2	2.5	3.2	3.8	4.6	5.6	6.4	7.9	9.1	115°	133°	145°
12	2.9	2.4	3	3.9	4.6	5.5	6.7	7.7	9.5	10.9	128°	139°	153°
15	3.3	3.1	3.7	4.8	5.7	6.8	8.4	9.7	11.8	13.7	98°	113°	123°
18	3.6	3.7	4.5	5.8	6.9	8.2	10	11.6	14.2	16.4	106°	120°	131°
20	3.8	4.1	5	6.4	7.6	9.1	11.2	12.9	15.8	18.2	110°	122°	133°
22	4	4.5	5.5	7.1	8.4	10	12.3	14.2	17.4	20	113°	125°	136°
24	4.1	4.9	6	7.7	9.2	10.9	13.4	15.5	18.9	22	115°	131°	144°
27	4.4	5.5	6.7	8.7	10.3	12.3	15.1	17.4	21	25	119°	135°	148°
30	4.6	6.1	7.5	9.7	11.4	13.7	16.7	19.3	24	27	100°	110°	121°
35	5	7.1	8.7	11.3	13.3	16	19.5	23	28	32	105°	118°	128°
40	5.3	8.2	10	12.9	15.3	18.2	22	26	32	36	111°	126°	136°
45	5.6	9.2	11.2	14.5	17.2	21	25	29	36	41	115°	130°	140°
50	6	10.2	12.5	16.1	19.1	23	28	32	39	46	117°	131°	140°
60	6.5	12.2	15	19.3	23	27	33	39	47	55	120°	134°	142°
70	7.1	14.3	17.5	23	27	32	39	45	55	64	123°	137°	146°
80	7.5	16.3	20	26	31	36	45	52	63	73	127°	138°	149°
90	8	18.3	22	29	34	41	50	58	71	82	120°	133°	140°
100	8.4	20	25	32	38	46	56	64	79	91	123°	136°	145°
110	8.8	22	27	35	42	50	61	71	87	100	125°	138°	148°
120	9.3	24	30	39	46	55	67	77	95	109	129°	143°	150°
140	10.3	29	35	45	53	64	78	90	111	128	118°	127°	135°
160	11.1	33	40	52	61	73	89	103	126	146	121°	130°	137°
180	11.5	37	45	58	69	82	100	116	146	164	124°	133°	139°
210	12.3	43	52	68	80	96	117	135	166	191	128°	139°	145°
300	14.7	61	75	97	114	137	167	193	235	275	110°	128°	135°
450	17.9	92	112	145	172	205	2500	290	355	410	118°	132°	138°

Информације за наручивање

K	1/4’’	–	SS	1222
↓	↓		↓	↓
Tip mlaznice	connector Size		Материјал	Kod toka

Opšta primena:

1) Proces čišćenja i pranja

2) Zahtevaju snažne i koncentrisane vodene mlaznice

3) Pranje pod pritiskom

4) Kontrola pene u rezervoarima i postrojenjima za prečišćavanje otpadnih voda

Делови за машине

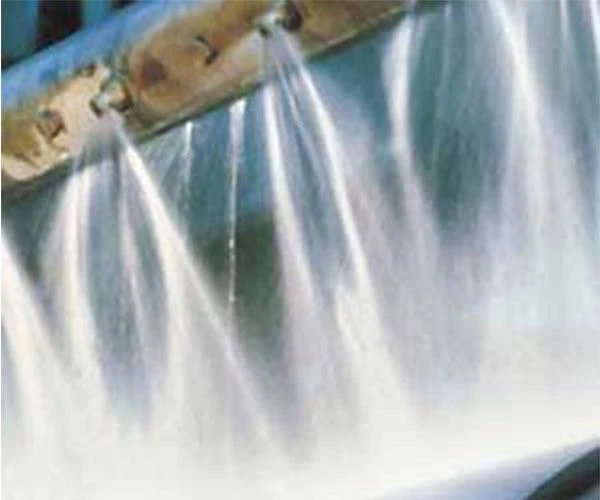

Roll cooling

Teškoća proizvodnje širokougaone mlaznice ventilatora je da obezbedi širok ugao i ujednačenu distribuciju prskanja, pri čemu su obe u isto vreme konzistentne. Međutim, XinHou mlaznice za raspršivanje mogu da obezbede da je ugao naših K ravnih mlaznica ventilatora apsolutno tačan , sprej se neće raspršiti, a vodena magla na svakom stepenu je ista komponenta.

Ako imate bilo kakvih nedoumica u vezi sa izborom ugla ili silom uticaja protoka širokougaone mlaznice ventilatora K, molimo ne oklevajte da nas konsultujete. Mlaznice za prskanje XinHou će preporučiti najprikladniju širokougaonu mlaznicu ventilatora za vaš projekat prema našem bogatom praktičnom iskustvu.
